本周发往智利：KORRETTO 21英寸液压卡盘

作者：曲子彧 · 2026年10月3日

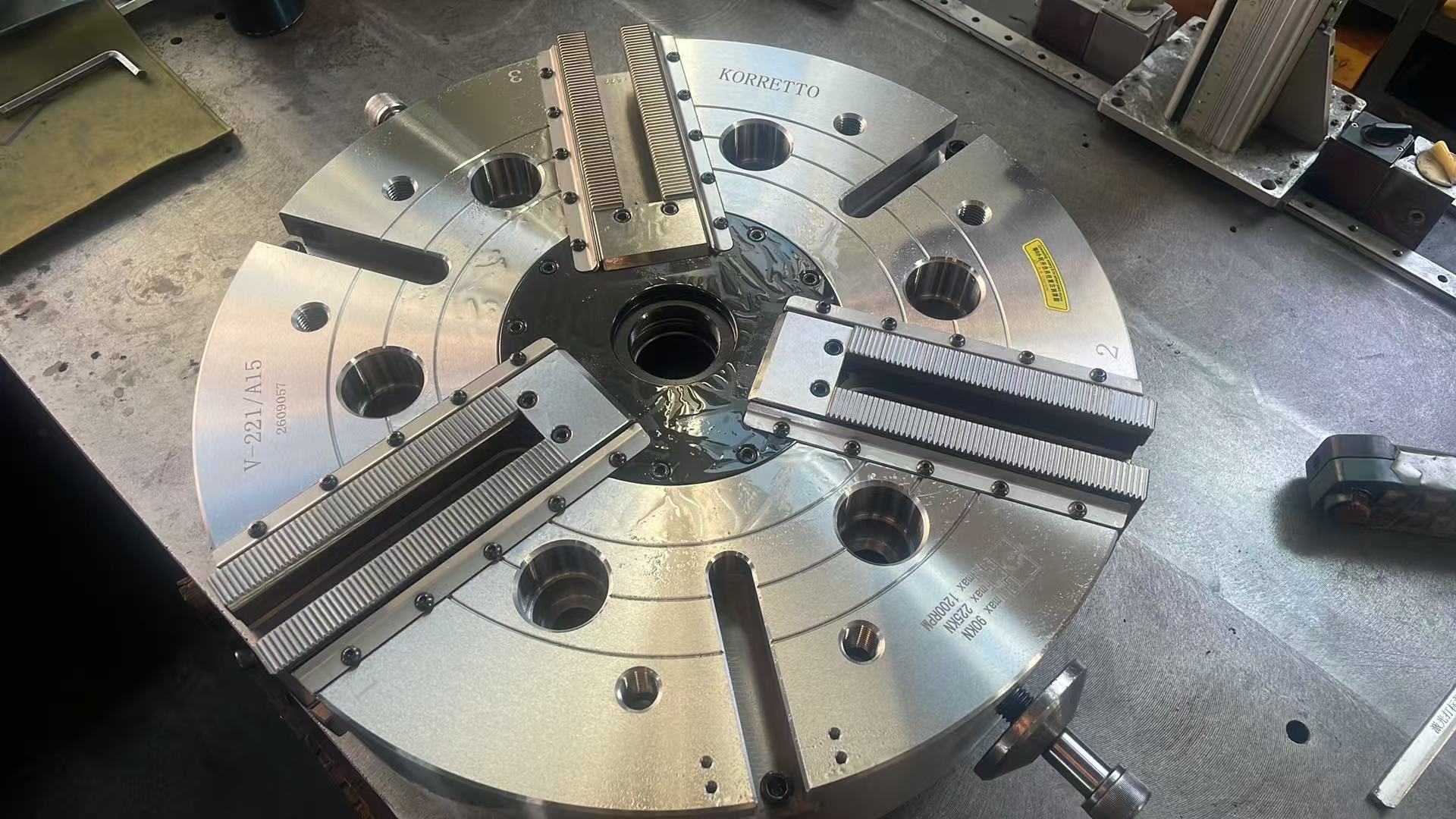

这台21英寸卡盘发往智利

这周，我们发出了一台21英寸液压卡盘，目的地是智利。照片就是这台卡盘在车间里的实拍。三个基爪、齿面和安装孔都看得很清楚，今天就借这张照片聊聊大规格卡盘怎么配。

照片中的三组基爪沿径向排列。基爪上面的齿面用于安装配套夹爪，真正接触工件的是装在这里的上部夹爪。配夹爪时，齿形、螺孔和安装位置都要对得上，不能只看卡盘是多少寸。

三爪液压卡盘常用来夹圆棒、盘件、轴和套类零件。如果工件需要从主轴中穿过，可以从中空系列选起；短料或盘件不需要贯通送料，则可以看看中实系列。下面有各系列的产品链接，方便对照。

夹爪怎么做，要看工件夹在哪里、夹多长，以及刀具从哪里进。软爪可以按工件外形加工，让接触面贴合外圆或定位轮廓；硬爪则用于相应的抓持工况。先拿工件图纸对照基爪接口，再选夹爪，比单看卡盘外径更有用。

加工盘件和短件时，要把夹持外圆、端面靠在哪里、哪些面要加工说清楚。工件比较长，还要考虑伸出多少、哪里加支撑。夹爪不能挡住刀路，工件也要有足够的接触长度。

液压卡盘通常由机床后面的回转油缸驱动，中间通过拉杆或拉管连接。油缸做轴向推拉，卡盘里的机构带动卡爪夹紧或松开。所以选卡盘时，油缸的力、行程、连接螺纹和卡盘允许的输入都要一起看。

图中可以看到这套连接关系。油压、拉杆的轴向力和卡爪夹紧力是不同的量。实际用多大夹紧设置，要结合工件和切削任务；卡爪重量、夹持高度和工作转速也会影响使用安排。

21英寸这样的大规格卡盘，还要确认主轴接口、安装尺寸、主轴承载能力和机床里的空间。装卸工件时有没有位置，卡爪打开后会不会碰到周围部件，刀具能不能走完整个加工区域，这些都要提前安排。

如果你也在找大规格液压卡盘，可以把机床型号、主轴接口和工件图纸发给我们。有现用油缸和拉杆的资料，也请一起发来。再说明夹爪要求和加工工序，我们就能更快讨论怎么配。
