产品概述
软爪和硬爪是卡盘夹持系统中的常用配套件。软爪通常用于按工件外形二次加工，可加工成圆弧、台阶或特殊夹持面，适合精加工、薄壁件、异形件和需要保护工件表面的夹持场景。
硬爪通常用于常规外圆或内孔夹持，具有较好的耐磨性和重复使用能力，适合批量加工、粗加工和一般车削装夹。选型时应核对卡盘型号、爪座安装尺寸、齿距、夹持方向、工件直径范围和加工负载。
软爪和硬爪怎样与卡盘配套？
- 先核对安装接口： 检查齿距、齿形角、定位宽度、螺栓孔距和螺纹。同样外径的卡盘，并不一定能使用同一副夹爪。
- 再选择夹持面： 软爪按工件形状加工夹持面；硬爪提供可重复使用的淬硬夹持轮廓。根据接触面积和工件表面要求选择，不单凭软硬名称判断。
- 装好后复核： 完成安装和软爪加工后，检查贴合、夹持长度、剩余爪体厚度及避让空间；结合实际爪高和重量确定允许使用条件。
核心特点
软爪可按工件加工成形
软爪可根据工件外形加工夹持面，适合圆弧面、台阶面、异形轮廓和易夹伤工件。
硬爪适合常规重复夹持
硬爪适合常规外圆、内孔和批量重复装夹，适用于较多通用车削场景。
适配液压卡盘和动力卡盘
可用于液压卡盘、动力卡盘和部分车床卡盘，需按卡盘型号和爪座安装尺寸核对。
选型需核对卡盘爪座
不同卡盘的爪座尺寸、齿距和安装形式不同，不能只按卡盘外径选择。
适用场景
- 液压卡盘副爪更换；
- 动力卡盘软爪和硬爪配套；
- 圆棒、轴类、套类和盘类工件夹持；
- 薄壁件、易夹伤工件和精加工夹持；
- 异形件、台阶件和定制夹持面加工；
- 旧卡盘爪替换和备件补充。
参数与尺寸资料
以下资料用于核对软爪 / 硬爪的型号、安装尺寸、齿距、适配卡盘和夹持范围。具体规格以产品样本和出厂技术资料为准。

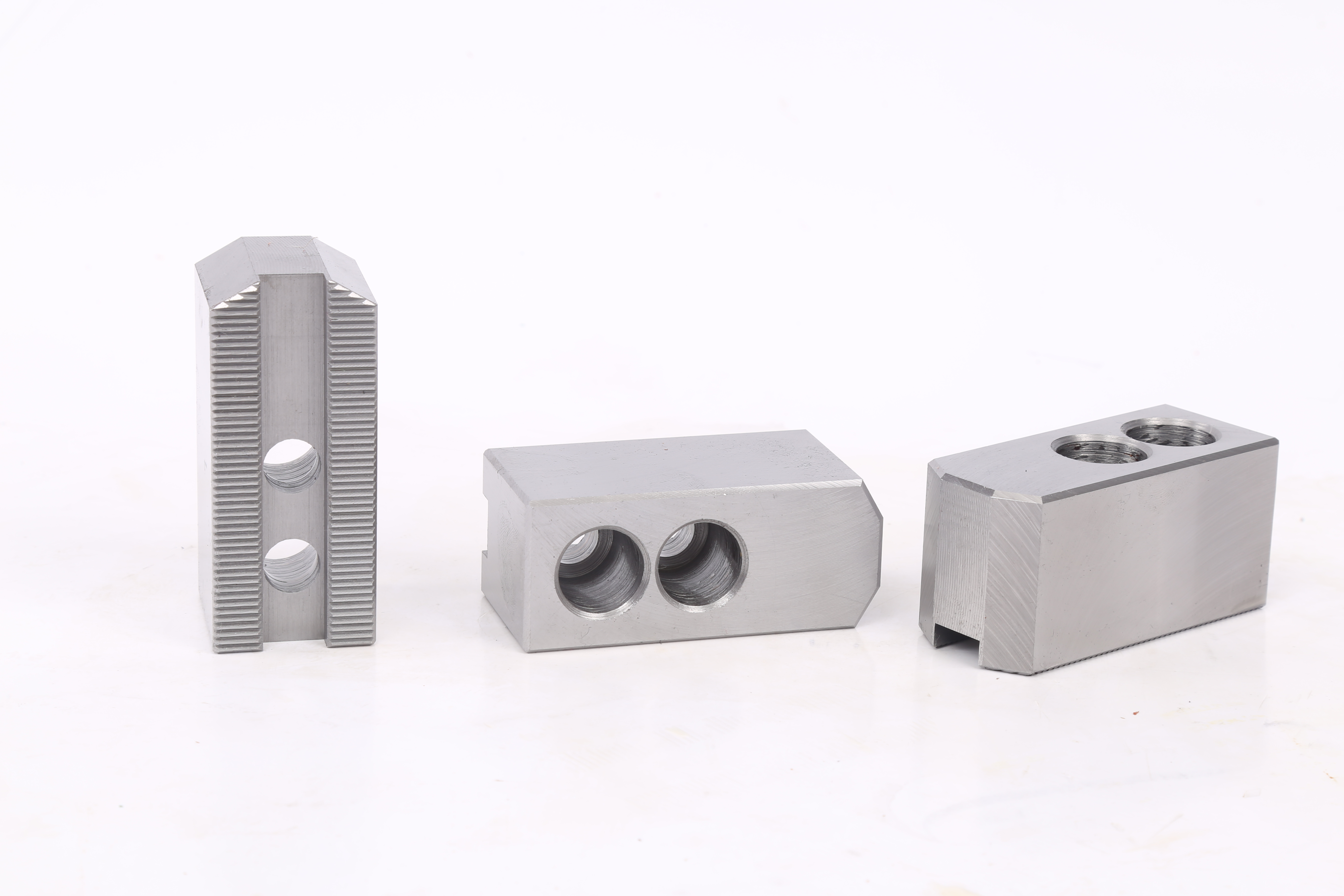

软爪
软爪适合根据工件外形加工夹持面，常用于精加工、薄壁件、异形件和需要提高贴合度的夹持场景。

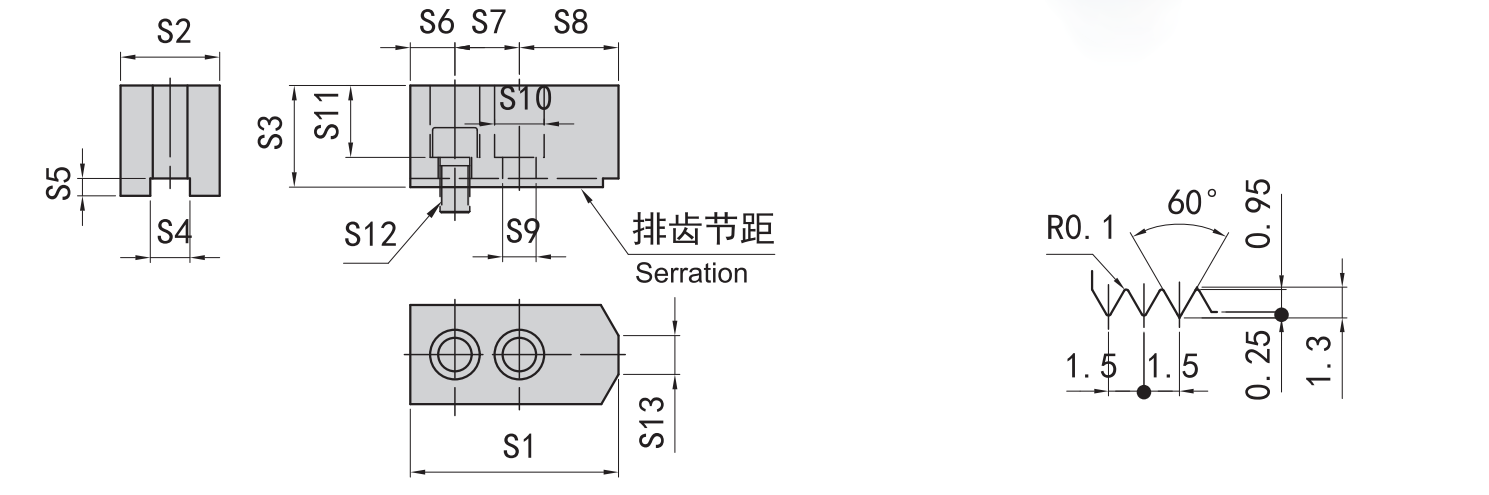

软爪外形尺寸、安装尺寸和适配卡盘尺寸示意。
| 型号 | S-1 | S-2 | S-3 | S-4 | S-5 | S-6 | S-7 | S-8 | S-9 | S-10 | S-11 | S-12 | S-13 | 适用卡盘 | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SJ-04 | 52 | 23 | 23 | 10 | 4 | 10 | 14 | 28 | 9 | 14 | 13 | M8 | 3 | 3K-04 / 3S-04 | 0.5 |
| SJ-05 | 62 | 25 | 30 | 10 | 5 | 10 | 14 | 38 | 9 | 14 | 16 | M8 | 3.5 | 3K-05 / 3S-05 | 0.7 |
| SJ-06 | 73 | 31 | 36 | 12 | 5 | 15 | 20 | 38 | 11 | 17 | 20 | M10 | 14 | 3K-06 / 3S-06 | 1.5 |
| SJ-08 | 95 | 35 | 37 | 14 | 5 | 24 | 25 | 46 | 13 | 19 | 22 | M12 | 16 | 3K-08 / 3S-08 | 2.5 |
| SJ-10 | 110 | 40 | 42 | 16 | 5 | 30 | 30 | 50 | 13 | 19 | 27 | M12 | 18 | 3K-10 / 3S-10 | 3.7 |
| SJ-12 | 130 | 50 | 50 | 21 | 5 | 49 | 30 | 61 | 18 | 26 | 30 | M16 | 18 | 3K-12 | 6.2 |
| SJ-12-1 | 130 | 50 | 50 | 18 | 5 | 49 | 30 | 61 | 16 | 23 | 30 | M14 | 18 | 3S-12 | 6.3 |
| SJ-15 | 165 | 62 | 62 | 25.5 | 5 | 37 | 43 | 85 | 21 | 32 | 38 | M20 | 18 | 3K-15 | 12.6 |
| SJ-15-1 | 165 | 62 | 62 | 22 | 8 | 37 | 43 | 85 | 21 | 32 | 38 | M20 | 18 | 3S-15 | 12.7 |

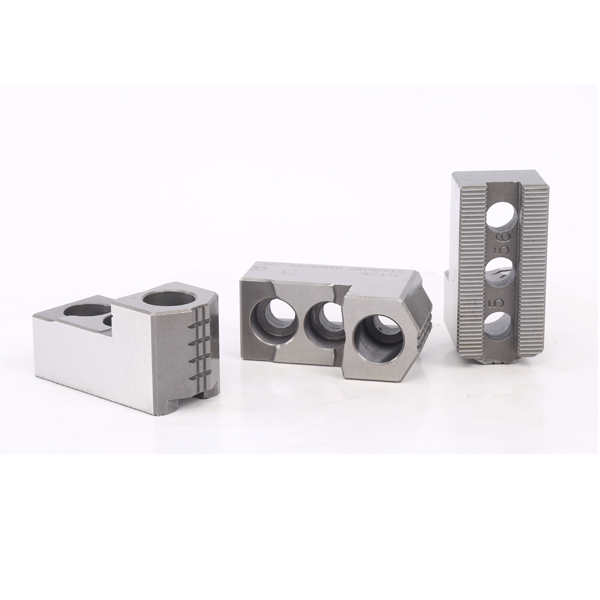

硬爪
硬爪适合常规夹持和重复使用，常用于外圆、内孔和一般车削装夹。

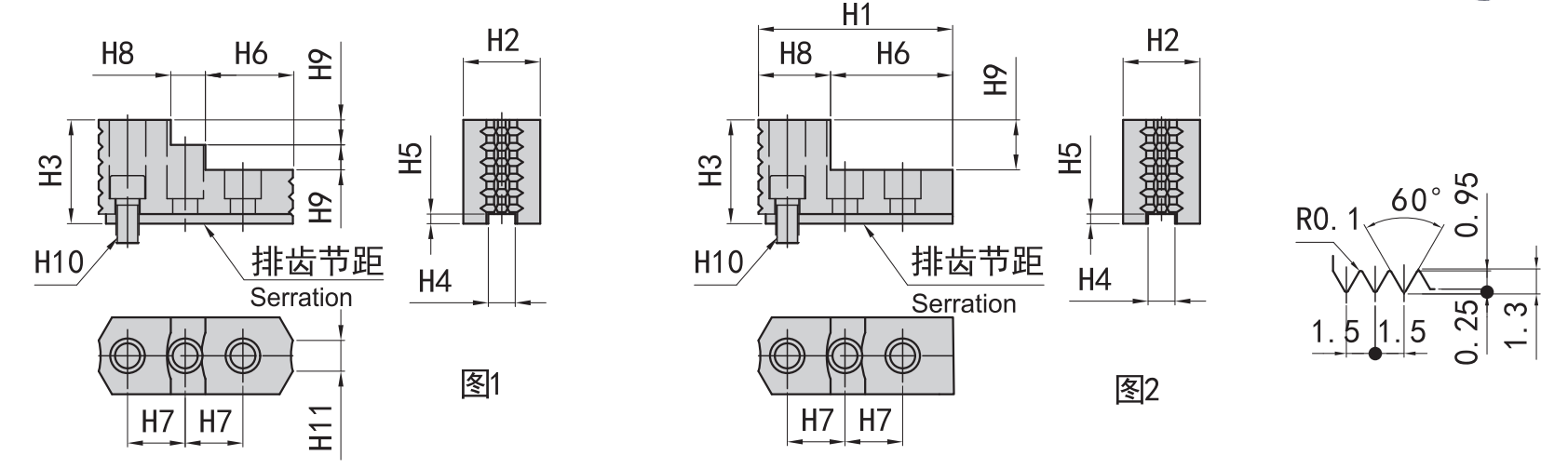

硬爪外形尺寸、安装尺寸和适配卡盘尺寸示意。
| 型号 | H-1 | H-2 | H-3 | H-4 | H-5 | H-6 | H-7 | H-8 | H-9 | H-10 | H-11 | 适用卡盘 | 重量 (kg) | 参考图 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HJ-05 | 53 | 23 | 28 | 10 | 4 | 30.5 | 14 | 22.5 | 10 | M8 | 6 | 3K-04 / 3K-05 / 3S-05 | 0.4 | 2 |
| HJ-06 | 67 | 31 | 35 | 12 | 5 | 40 | 20 | 26.6 | 12 | M10 | 10 | 3K-06 / 3S-06 | 1.0 | 2 |
| HJ-08 | 88 | 35 | 51 | 14 | 5 | 31 | 25 | 18 | 12 | M12 | 12 | 3K-08 / 3S-08 | 1.95 | 1 |
| HJ-10 | 101 | 40 | 54 | 16 | 5 | 43 | 30 | 17 | 13 | M12 | 13 | 3K-10 / 3S-10 | 1.95 | 1 |
| HJ-12 | 103 | 50 | 52 | 21 | 5 | 62.5 | 30 | 40.5 | 17 | M16 | 30 | 3K-12 | 2.65 | 2 |
| HJ-12-1 | 103 | 50 | 52 | 18 | 5 | 62.5 | 30 | 40.5 | 17 | M14 | 30 | 3S-12 | 2.7 | 2 |
| HJ-15 | 149 | 62 | 86 | 25.5 | 8 | 63 | 43 | 34 | 20 | M20 | 43 | 3K-15 | 9.4 | 1 |
| HJ-15-1 | 149 | 62 | 86 | 22 | 8 | 63 | 43 | 34 | 20 | M20 | 43 | 3S-15 | 9.5 | 1 |
表中尺寸用于初步核对软爪、硬爪与卡盘爪座的配合关系。实际选型时，还需结合卡盘型号、爪座安装尺寸、齿距、夹持方向、工件尺寸和加工负载确认。
订购软爪 / 硬爪时，请提供卡盘品牌、卡盘型号、卡盘外径、爪座照片、爪座安装尺寸、齿距、工件直径范围和夹持方式。
选型与询价需提供的信息
- 卡盘品牌和型号；
- 卡盘外径；
- 爪座照片和安装尺寸；
- 齿距和安装孔位；
- 需要软爪还是硬爪；
- 外夹或内撑使用方式；
- 工件直径、长度和材料；
- 是否需要加工成形夹持面；
- 现用卡盘爪照片和尺寸。
询价前准备哪些资料？
现用卡盘
提供卡盘品牌、完整型号，以及基爪和现用副爪照片。
安装尺寸
提供齿距、定位宽度、螺栓孔距、螺纹、所需爪长和爪高。
工件与数量
附工件图纸，说明外夹或内撑、加工工序、需要的夹持轮廓和数量。
常见问题
软爪和硬爪有什么区别？
软爪通常用于按工件外形加工夹持面，适合精加工、薄壁件和异形件；硬爪更适合常规夹持、重复使用和一般车削装夹。
软爪需要二次加工吗？
通常需要。软爪常按工件外径、内孔或特殊轮廓加工夹持面，以提高贴合度和装夹稳定性。
硬爪适合哪些加工？
硬爪适合常规外圆、内孔和批量重复装夹，常用于一般车削、粗加工和常规工件夹持。
软爪 / 硬爪能通用在所有卡盘上吗？
不能。不同卡盘的爪座尺寸、齿距、安装孔位和结构不同，需要按卡盘型号和爪座安装尺寸确认。
选型时为什么要提供爪座照片？
爪座照片有助于确认安装形式、齿距和孔位，避免只按卡盘外径选择导致无法安装。
软爪适合薄壁件吗？
适合。软爪可加工成更贴合工件的夹持面，有助于增加接触面积，降低局部夹伤和变形风险。
可以按工件定制夹持面吗？
可以。软爪常按工件图纸或样件加工成圆弧、台阶或特殊夹持面，适合异形件和精加工定位。
询价需要提供哪些资料？
请提供卡盘品牌、卡盘型号、卡盘外径、爪座照片、爪座安装尺寸、齿距、工件尺寸和需要软爪还是硬爪。
软爪镗爪环有什么作用？
软爪镗爪环用于在加工软爪夹持面时预加载卡爪，使镗爪时的受力状态接近实际装夹状态，有助于获得与工件相配的夹持面。
镗爪环或预加载工装应按外夹或内撑方向、卡爪结构和有效行程选择，并按对应卡盘说明书操作。镗爪后仍需通过试夹和试切核对接触与加工精度。
