专用动力卡盘 · 管螺纹夹持

石油管螺纹卡盘 Oil Pipe Thread Chuck / Front-Mounted Pneumatic Chuck

K53前置式气动卡盘用来夹持长管件，进行管端螺纹加工。气缸装在盘体内。管件从中央通孔穿过，三只卡爪夹住外圆。长管加工时，可在主轴前后各装一个卡盘。

提交项目需求 获取技术资料

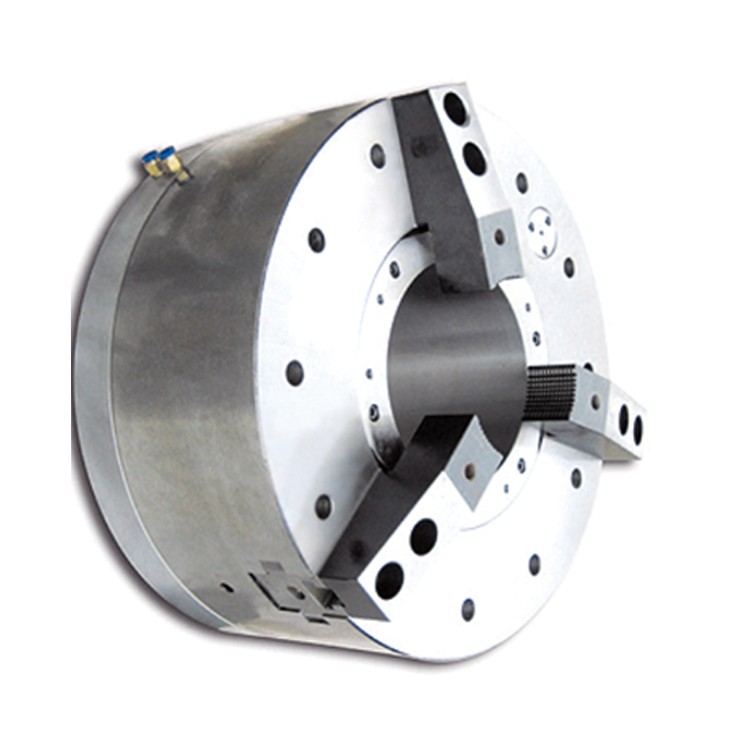

石油管螺纹卡盘产品外观

什么是石油管螺纹卡盘？

石油管螺纹卡盘是管螺纹车床上的工件夹持装置。它夹住管件外圆，让管端留在刀具前方，便于车螺纹、端面和倒角。K53采用前置式气动结构，所以也叫前置式气动卡盘。

“前置式”说的是气缸和卡盘的结构。气缸集成在盘体内，夹紧动作在卡盘中完成。中央保留管件通道，适合需要穿过主轴的长管件。英文常用 pneumatic front-end chuck 或 air-operated self-contained chuck；德语常用 luftbetätigtes Vorderendfutter。

实物展示：查看K53卡盘实物与客户批次照片（英文）

客户机床上的实际加工

这段客户视频展示了K53在机床上的使用。可以看到三爪卡盘、中央管件和管端切削过程。看完现场视频，再对照下方尺寸图和参数表选择规格。

在YouTube观看完整视频

参数与尺寸资料

以下资料用于核对石油管螺纹卡盘的外形尺寸、安装尺寸、夹持范围、通孔条件和适配设备。先核对通孔、法兰安装尺寸和单爪行程，再选择对应型号。

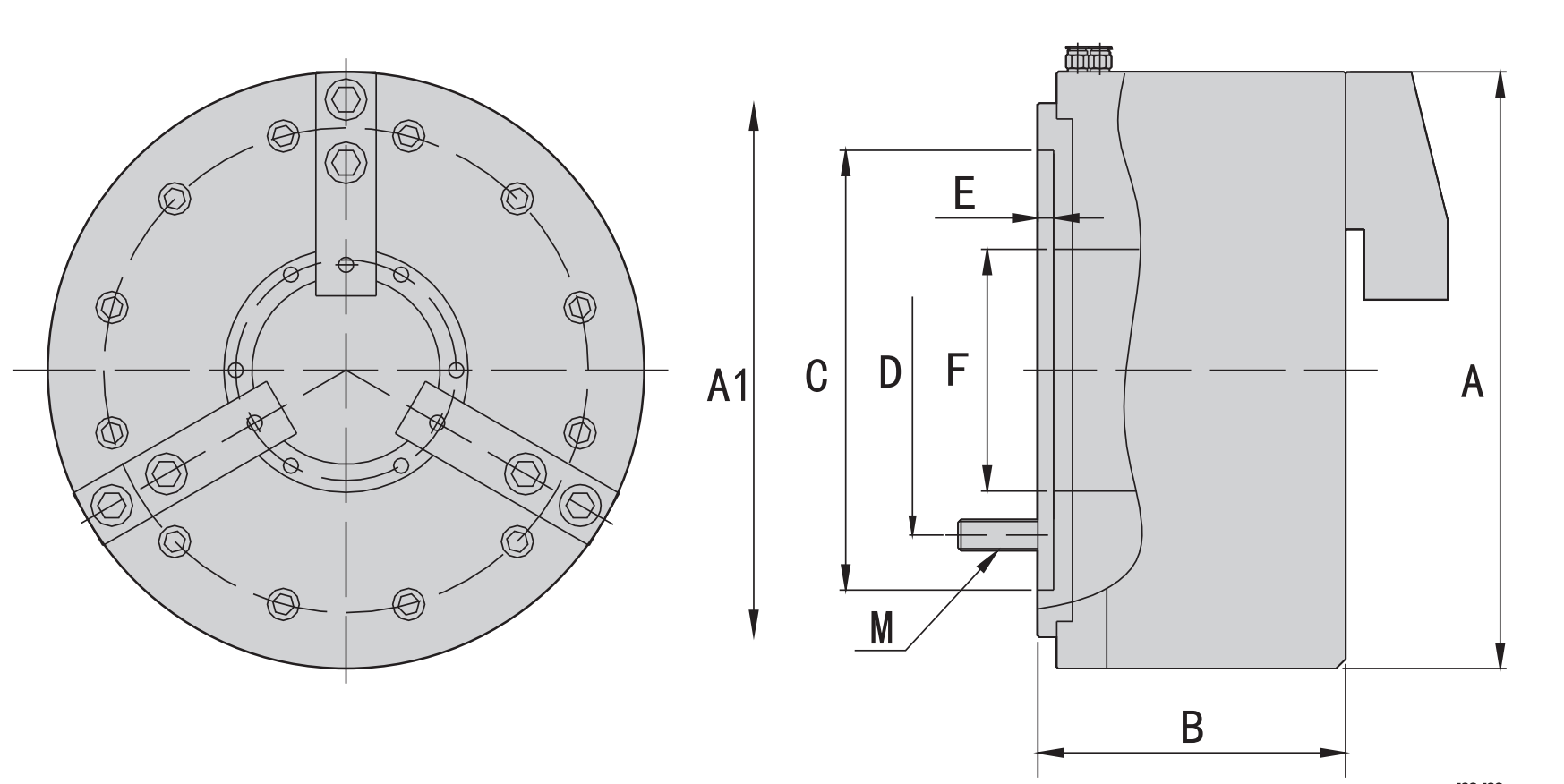

石油管螺纹卡盘外形尺寸、安装尺寸和管件夹持结构示意。
石油管螺纹卡盘外形尺寸、安装尺寸和管件夹持结构示意。
石油管螺纹卡盘—主要安装尺寸参数
型号 A A1 B C (H6) D E F M
350 380 315 192 235 275 7 115 6-M12
400S 467 400 194 310 374 8 152 9-M12
400 223 150
460 238 181
500 510 313(338) 325(300) 360(330) 10.5 205 12-M16
570 570 500 280 415 474 8 12-M12
570A 230
600 605 535 450 508 280
630 685 610 305.5 510 580 325
730 730 658 301.5 560 630 10.5 355 12-M16
850 850 755 352 700 745 8 375
900 900 440
1000 1000 850 330 815 10 560
1150 1150 1060 352 800 1000 660
石油管螺纹卡盘外形尺寸、安装尺寸和管件夹持结构示意。
石油管螺纹卡盘外形尺寸、安装尺寸和管件夹持结构示意。
石油管螺纹卡盘—行程与性能参数
型号 单爪行程 mm 夹紧力（空气压力 0.5 MPa）KN (kgf) 极限转速 r/min 惯量 kg·m2 重量 kg 压力 MPa（kgf/cm2）
350 13+7 62（6326） 3000 1.62 110 0.2-1（2-10）
400S 7 130（13265） 1700 5.6 154
400 13+7 1300 6.5 200
460 110（11220） 9.8 190
500 17+7 140（14286） 15.5 298
570 17+8.5 160（16326） 16.4 340
570A 140（14286） 16.1 325
600 160（16326） 1100 19 360
630 180（18367） 900 28 520
730 15+10 190（19388） 800 44.2 583
850 13.4+12 200（20408） 750 71.2 970 0.3-1(3-10)
900 190（19388） 700 105 980
1000 15+10.4 170（17347） 450 150 960
1150 230（23470） 400 194 1890

表中尺寸用于初步核对卡盘外径、安装尺寸、夹持范围和适配条件。实际选型时，还需结合管件外径、壁厚、螺纹规格、主轴通孔、气源条件和加工负载确认。

订购石油管螺纹卡盘时，请提供管件外径、壁厚、长度、螺纹规格、机床型号、主轴通孔、夹持位置和气源条件。

前置式气动卡盘怎么工作？

  1. 通气

    压缩空气进入盘体内的气缸，推动活塞。

  2. 传递动作

    盘体内的传动机构把活塞动作传到三只卡爪，卡爪沿径向向管件靠近。

  3. 夹紧外圆

    卡爪接触管件后夹紧外圆。管端伸出卡盘，留出刀具加工位置。

  4. 松开上料

    加工结束并停稳主轴后，切换气路。卡爪退回，取出或移动管件。

气源驱动夹紧动作，机床主轴带动卡盘和管件旋转。两者作用不同：空气负责夹紧，主轴负责切削时的旋转。

为什么主轴前后各装一个卡盘？

后卡盘主轴通道前卡盘管端刀具

长管从主轴穿过。前卡盘靠近加工端，后卡盘夹住主轴后方的管段。两个夹持点一起控制管件轴线，减少只靠前端夹持时的摆动。

装机时，先对准前后卡盘中心。再调整夹持位置和管端伸出长度。机床外的长管段用托架或滚轮支撑，管件伸得越长，越要关注支撑位置。

卡爪为什么先快后慢？

上料后，卡爪先快速通过空行程，缩短等待时间。接近管件时，动作变慢，再完成夹紧。这样兼顾上料间隙和接触管件时的动作控制。

这两个阶段是快速接近和慢速夹紧。它们说的是卡爪动作，不是主轴转速。换型时要同时核对管件外径、卡爪位置和单爪行程。

下方参数表列出了各型号单爪行程。比如350规格为13+7 mm；400S列为7 mm。选型时逐行看对应规格，不把一种行程套到整个系列。

哪些工件适合用它？

石油长管、套管和油管

管身通过主轴，夹住靠近管端的位置。用于管端螺纹车削，也可配合端面和倒角工序。

石油长接箍

夹住接箍外圆，给内孔刀具留出通道。安排夹持长度时，同时给内螺纹刀具留出进退空间。

钻杆及其它长管件

用于钻杆管端、连接部位和其它长管的螺纹加工。先按管径、壁厚和长度选择规格，再安排前后夹持与外部支撑。

与普通气动卡盘有什么区别？

比较项K53前置式管螺纹卡盘普通气动卡盘的选型关注点
加工对象石油长管、长接箍、钻杆等管类工件。通常围绕一般车削工件的尺寸和夹持方式选型。
气缸位置气缸内置于盘体。有内置和外置气缸等结构，需看具体产品。
机床布置长管可用主轴前后双卡盘布置。常见为单卡盘夹持；长工件另配支撑。
管件通道重点考虑大通孔和管件穿过主轴。通孔按产品和工件确定，并非所有气动卡盘都有大通孔。
卡爪动作长行程，快速接近后慢速夹紧；按型号核对。不能仅凭“气动”判断行程和是否有快慢两段。

选型与询价需提供的信息

选型先确认这三组尺寸

管件

外径、壁厚、长度和螺纹图纸。标出卡爪夹持位置和管端伸出长度。

机床

主轴通孔、鼻端或法兰尺寸、前后安装空间。双卡盘配置请提供前后安装位置照片。

动作与加工

气源压力、所需卡爪行程、加工转速和切削工序。说明是否需要快速接近与慢速夹紧。

  • 管件外径、壁厚和长度；
  • 螺纹规格和加工方式；
  • 机床型号和主轴鼻端；
  • 主轴通孔尺寸；
  • 夹持位置和夹持长度；
  • 气源压力和动作要求；
  • 计划使用的卡盘外径；
  • 现用卡盘照片和安装尺寸。

资料支持

如已使用同类卡盘，建议一并提供现用卡盘照片、安装尺寸和现场工况说明，便于更快核对配置。

FAQ

石油管螺纹卡盘适合哪些工件？

适合石油管、套管、油管和其它长管类工件，尤其适合管端螺纹加工和需要管件通过主轴的加工。

前置式气动卡盘和石油管螺纹卡盘是什么关系？

前置式气动是结构形式，石油管螺纹加工是主要用途。该类卡盘可用于管类工件的管端夹持和螺纹加工。

这种卡盘为什么要关注通孔尺寸？

管类工件通常需要从主轴通过。主轴通孔、卡盘通孔和管件外径不匹配，会影响上料、夹持和加工。

可以用于长管件加工吗？

可以。长管从主轴通孔穿过，可在主轴前后各用一个卡盘夹持。机床外的管段用托架或滚轮支撑。

选型时为什么要提供螺纹规格？

螺纹规格会影响加工方式、夹持位置、切削负载和管端伸出长度，有助于确认卡盘规格和夹持方案。

是否需要液压系统？

该页面产品采用前置式气动结构，主要核对气源压力、动作方式和夹紧稳定性。若项目需要液压夹紧，可另行评估液压管件夹持方案。

能否替换旧管螺纹卡盘？

可以按旧卡盘外径、安装尺寸、主轴鼻端、通孔尺寸、夹持范围和气源条件核对。提供旧卡盘照片有助于确认替换方案。

询价需要提供哪些资料？

请提供管件外径、壁厚、长度、螺纹规格、机床型号、主轴通孔、夹持位置、气源压力和现用卡盘照片。

为什么要在车床前后各装一个卡盘？

前卡盘夹住靠近加工端的管段，后卡盘夹住主轴后方的管段。两个夹持点一起控制长管轴线。机床外的长管还要配托架或滚轮支撑。

快慢两段动作是改变主轴转速吗？

不是。快慢两段指卡爪先快速接近管件，再减速夹紧。主轴转速由机床控制。

内置气缸有什么作用？

气缸装在盘体内，用压缩空气推动活塞，再通过传动机构驱动卡爪。夹紧动作在卡盘内完成。
