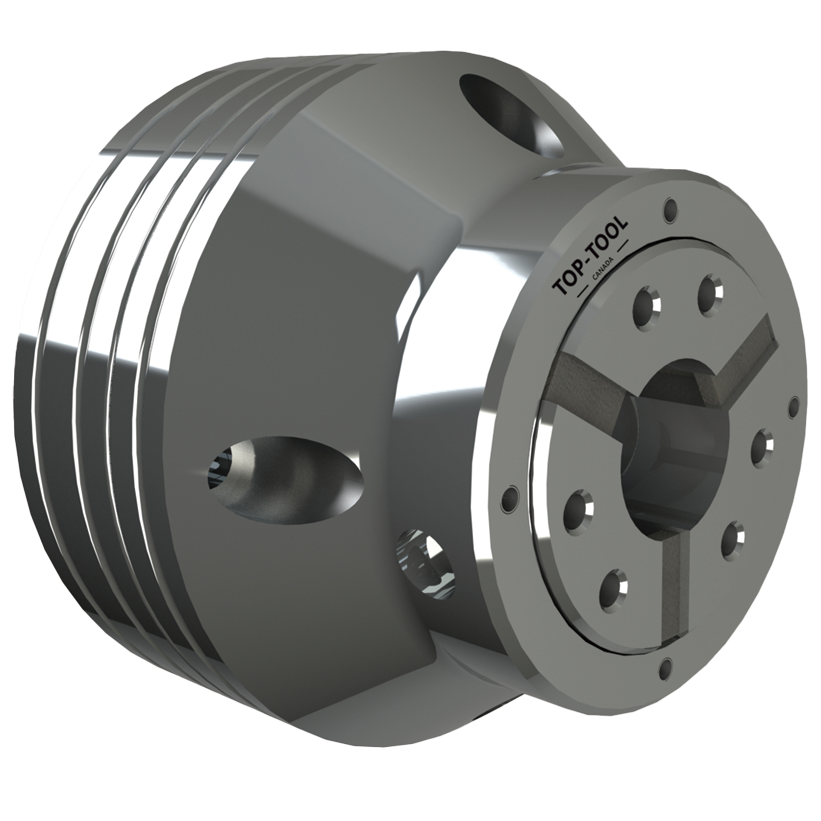

产品概述
带内定位橡胶筒夹卡盘通过筒夹夹紧工件外圆，内部止挡接触工件端面，建立轴向加工基准。这里的内定位指止挡位置，并非以内孔胀紧工件。
硬化钢分瓣通过硫化橡胶连接在一起。彼此分开的金属瓣可平行运动，使夹持面更均匀地接触工件。硫化橡胶填充金属瓣之间的连接部位，减少容易卡住铁屑的开放槽缝。弹性运动来自橡胶连接，钢制夹持瓣则保持较高硬度和耐磨性。
适合关注伸出长度、端面贴靠和重复装夹一致性的零件。应结合定位面、夹持长度、工件刚性和切削方向设计止挡，避免切屑夹在定位面之间。
核心特点
-
轴向与端面基准
在夹持同时强调轴向贴合、端面贴靠或限位需求，便于工序间基准统一（以具体型号结构为准）。
-
分瓣金属本体 + 硫化橡胶
金属可分瓣加工，硫化橡胶填充槽缝，兼顾硬度、夹持力与可控弹性变形。
-
夹持力与夹持刚性
橡胶筒夹具有较高的夹持刚性；在合理型号与机床条件下，可覆盖精加工、粗加工及重切削等负载差异较大的工序，仍须按样本允许转速与切削条件选用。
-
大面积平行接触
硬化钢分瓣大面积平行接触工件外圆，有助于分散夹紧力、减少局部夹痕；薄壁件应结合壁厚与压力试夹。
-
防屑与维护
槽缝由硫化橡胶填充，切削铁屑不容易进入夹爪缝隙，有利于现场清理与夹紧稳定。
-
与机床接口协同
常与主轴法兰、拉杆行程或配气条件等配套；选型需核对接口尺寸与辅件空间。
适用场景
适合：
- 需要端面贴靠或轴向限位的盘类、环类、短台阶轴类工件；
- 希望控制批次轴向一致性或降低轴向窜动的产线；
- 薄壁回转体；
- 易划伤表面或需要保护夹持面的工件；
- 精加工、粗加工与重切削（以样本与机床条件为界）；
- 多品种、小批量或需要柔性夹持的场景；
- 自动化上下料中需要重复定位的夹持方案评估。
关键参数与尺寸资料
关键参数说明

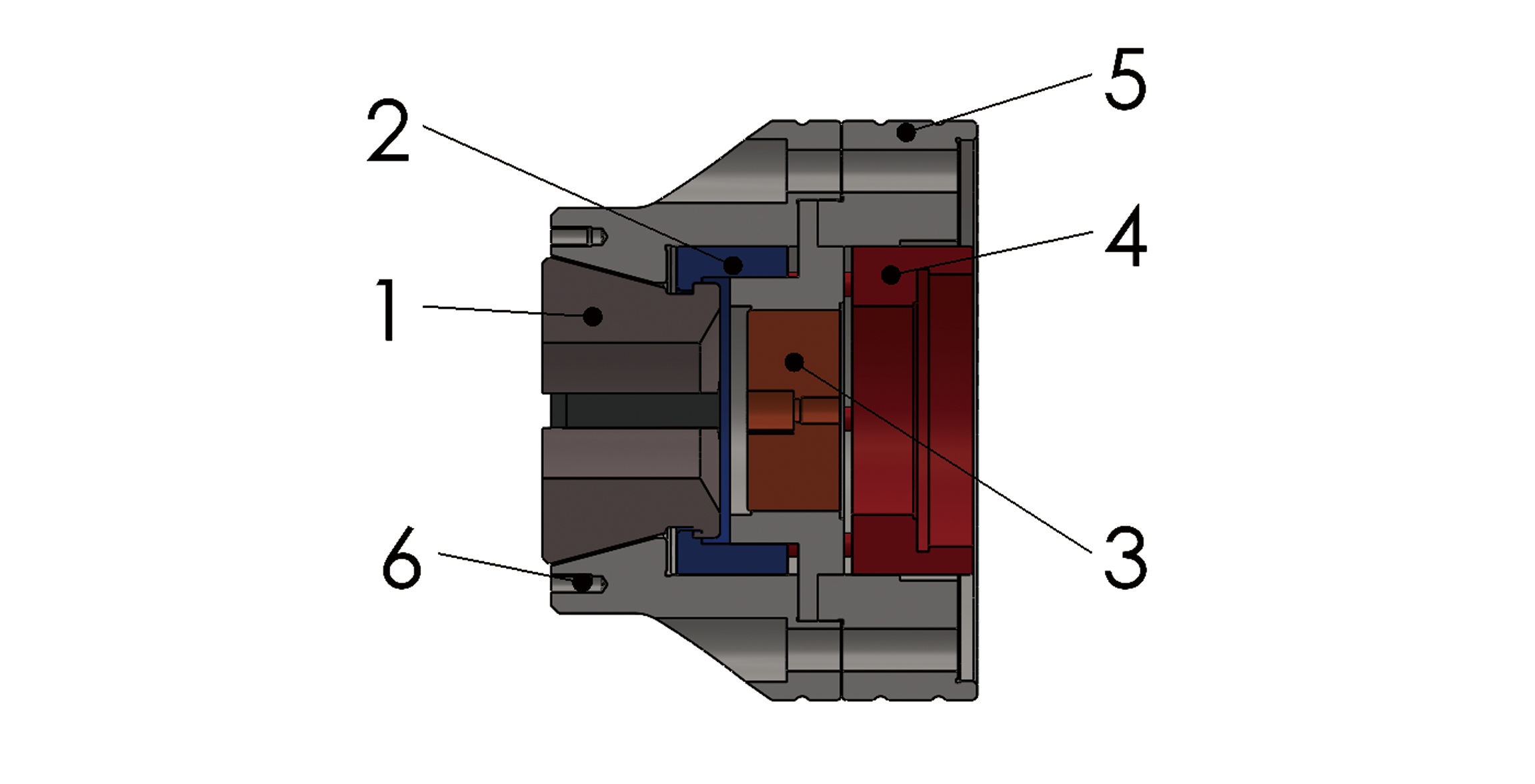

结构图中的 1–6 对应下表六个部件。配套橡胶筒夹系列列有筒夹精度 ≤ 0.01 mm、本体精度 ≤ 0.005 mm、筒夹硬度 HRC 58–62；轴向定位还应核对工件端面、止挡和安装基准。
尺寸结构图
结构示意图序号说明
| 序号 | 部件名称 |
|---|---|
| 1 | 钢制分瓣橡胶筒夹 |
| 2 | 筒夹推拉环 |
| 3 | 端面止挡 |
| 4 | 拉杆连接螺纹 |
| 5 | 主轴法兰 |
| 6 | 前端止挡安装螺纹 |
型号与尺寸参数
| 规格 | 行程 [mm] | 最大拉力 [kN] | 最大径向夹紧力 [kN] | 最大夹持直径 [mm] | 推荐工件公差 [mm] | 最高转速 [r/min] |
|---|---|---|---|---|---|---|
| 32 | 2.5+3 | 25 | 70 | 32 | ±0.3 | 8000 |
| 42 | 2+2.5 | 35 | 80 | 42 | ±0.5 | 7000 |
| 52 | 2+2.5 | 40 | 94 | 52 | ±0.5 | 7000 |
| 65 | 2+2.5 | 45 | 105 | 65 | ±0.5 | 6000 |
| 80 | 2+2.5 | 50 | 115 | 80 | ±0.5 | 5500 |
| 100 | 3+5 | 65 | 150 | 100 | ±1.0 | 5000 |
| 125 | 3+6 | 70 | 165 | 125 | ±1.0 | 3200 |
| 160 | 3+3 | 100 | 235 | 160 | ±1.0 | 3200 |
选型与询价需提供的信息
请尽量提供以下信息，便于判断带内定位橡胶筒夹卡盘是否适用：
- 工件外径或内孔直径、公差与壁厚；
- 是否需要端面贴合或轴向限位；
- 定位面形式（端面、台阶、止口等）及公差要求；
- 夹持长度与最薄壁厚位置；
- 材料；
- 机床型号；
- 主轴接口；
- 拉杆行程或配气、配油条件；
- 切削负载（含是否断续切削）；
- 目标节拍与批量；
- 当前夹持方式及存在的问题。
本页为带内定位橡胶筒夹卡盘结构说明，完整系列可返回 橡胶夹头与筒夹卡盘。
常见问题
带内定位橡胶筒夹卡盘和通孔橡胶筒夹卡盘有什么区别？
通孔系列侧重棒料穿过、通孔结构与外圆柔性夹持；带内定位系列在夹持之外更强调轴向贴合、端面基准或定位一致性。两者结构目标不同，应分开选型。
「带内定位」一般解决什么问题？
多用于需要在装夹状态下保持端面贴靠、限制轴向窜动或提高批次间轴向一致性的场合；具体止挡与结构以对应型号样本为准。
橡胶筒夹夹持会不会力不够？
橡胶筒夹通过金属分瓣与硫化橡胶组合，可在柔性接触的同时提供较高的夹持力与夹持刚性；是否满足重切削仍取决于型号、夹持范围、允许转速、机床条件与试夹结果。
薄壁件能用吗？
许多薄壁件可受益于接触面积增大与压力分散，但是否满足变形与精度要求，取决于壁厚、夹持长度与切削参数，需试夹确认。
橡胶筒夹系列有哪些关键精度与硬度指标？
KORRETTO 橡胶筒夹系列：筒夹精度 ≤ 0.01 mm，本体精度 ≤ 0.005 mm，筒夹硬度 HRC 58–62。选型时还需核对型号、夹持范围与机床安装条件；参数表用于初步选型参考，具体接口、夹持范围和允许转速请以对应型号样本和技术资料为准。
询价需要准备哪些资料？
- 建议提供工件图纸或关键尺寸、定位面说明。
- 材料与壁厚、机床接口与拉杆条件。
- 切削负载与节拍目标，以及现有夹持方式与问题，便于选型评估。
