后拉式液压卡盘的薄壁环件应用案例

客户工件为薄壁环类工件，易出现径向夹紧变形、端面定位不稳定以及加工后圆度 / 垂直度波动。该案例选择后拉式液压卡盘，是为了在夹紧工件的同时让端面贴紧定位基准，并通过扇形卡爪分散夹紧力。

案例背景：薄壁环件为什么容易夹持变形？

薄壁环件壁厚较小、整体刚性弱，如果使用普通卡爪进行局部径向夹紧，夹紧力容易集中在少数接触点上，造成外圆压痕、圆度变化或松开后的回弹。对于端面定位要求较高的工件，若端面没有稳定贴紧定位基准，还可能影响垂直度和重复定位。

因此，这类工件的夹持方案不能只看夹紧力大小，还要同时考虑端面基准、接触面积、夹持弧、卡爪形状和加工后释放变形。

为什么选择后拉式液压卡盘？

后拉式液压卡盘在径向夹紧的同时，可通过后拉动作让工件端面贴近定位工装。对于薄壁环件、套类件和需要端面定位的回转类工件，这种结构有助于减少轴向窜动，并改善端面定位一致性。

需要注意的是，后拉式液压卡盘并不适合所有薄壁件。是否适用仍取决于工件刚性、夹持面长度、端面基准稳定性、回转油缸 / 拉杆条件和试夹结果。

方案结构：端面定位、扇形卡爪与夹持弧精车

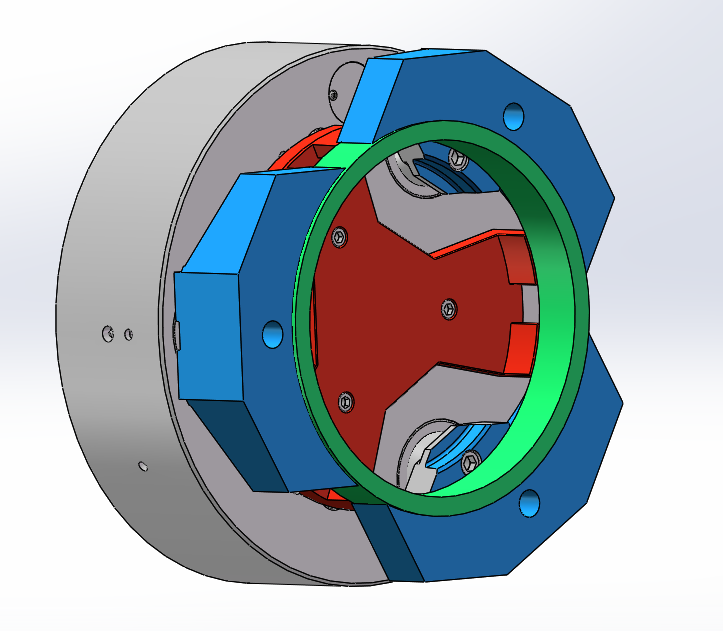

1. 卡爪夹紧并后拉工件

卡爪夹紧工件同时后拉，使工件端面贴近定位工装。
工件被后拉贴紧定位工装，有助于改善端面定位一致性。
夹紧力和后拉动作需要结合工件壁厚、材料和加工负载评估。

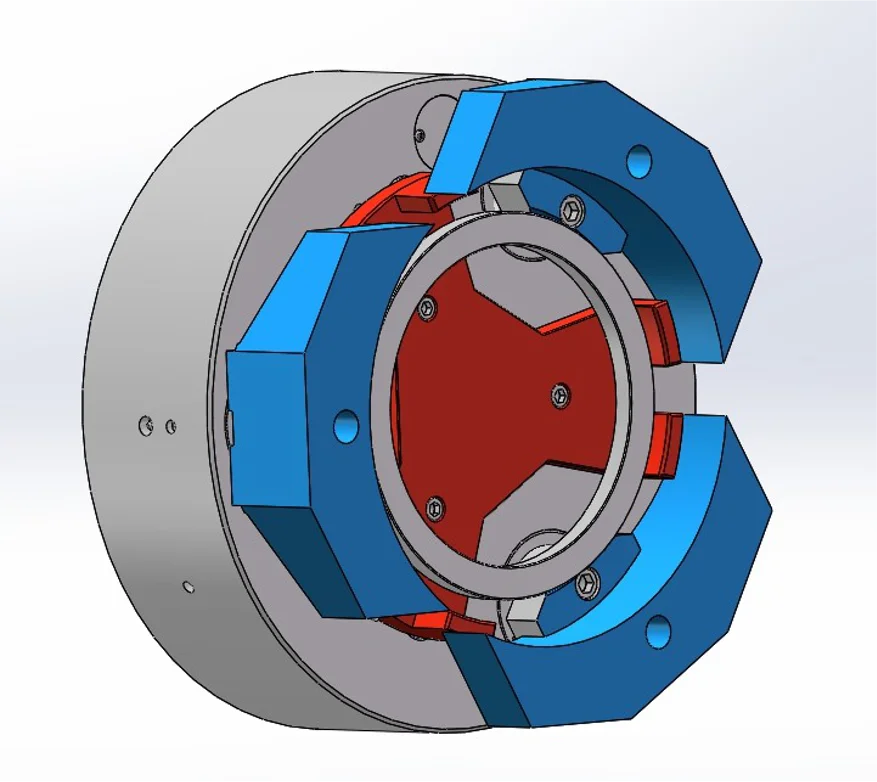

2. 扇形卡爪分散径向压力

卡爪采用扇形设计，目的是增加与工件的接触弧长，分散径向夹紧力对薄壁环件的局部压力，降低局部夹伤和变形风险。

3. 精车卡爪夹持弧到工件外径尺寸

利用卡爪下部预留的夹持位置，夹持修爪环，精车卡爪夹持弧到工件外径尺寸，使卡爪接触面更贴合工件外圆。

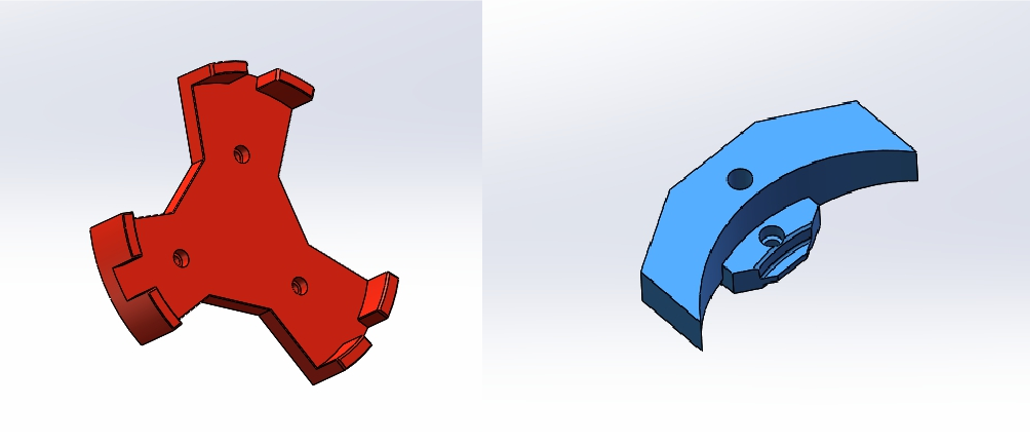

4. 定位工装及扇形卡爪设计

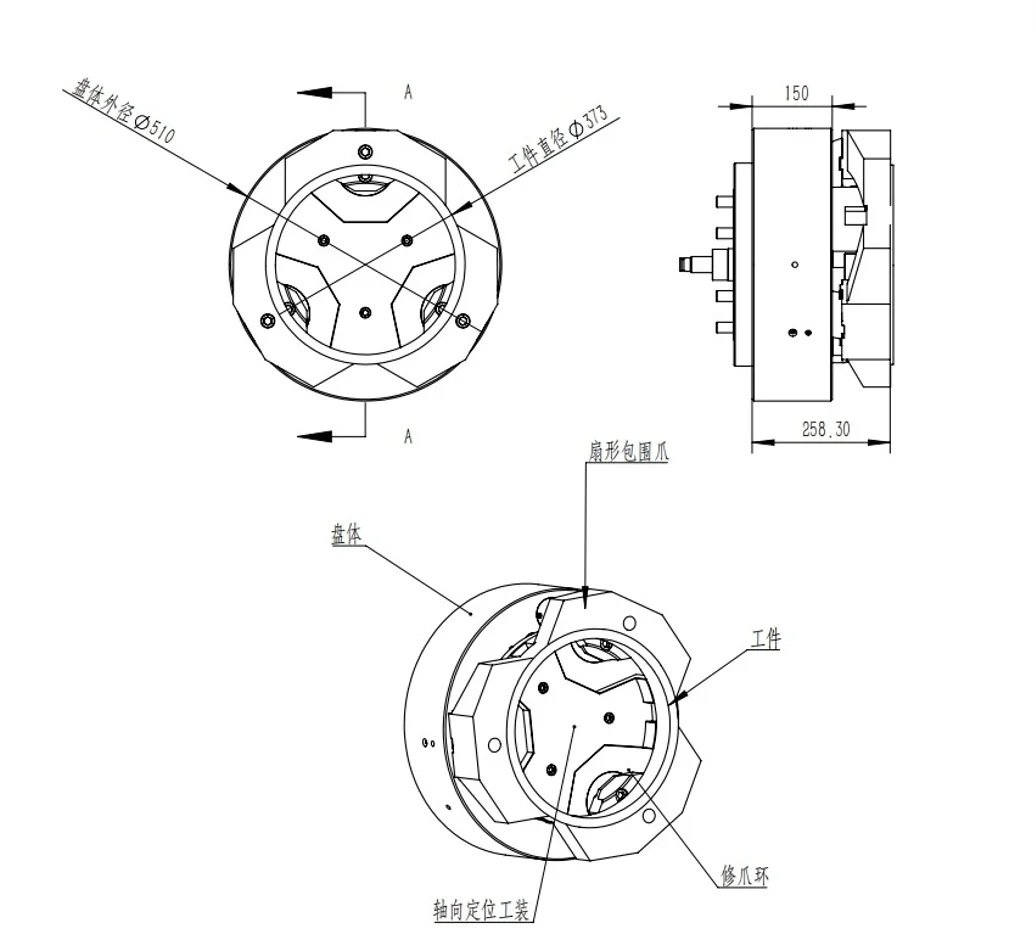

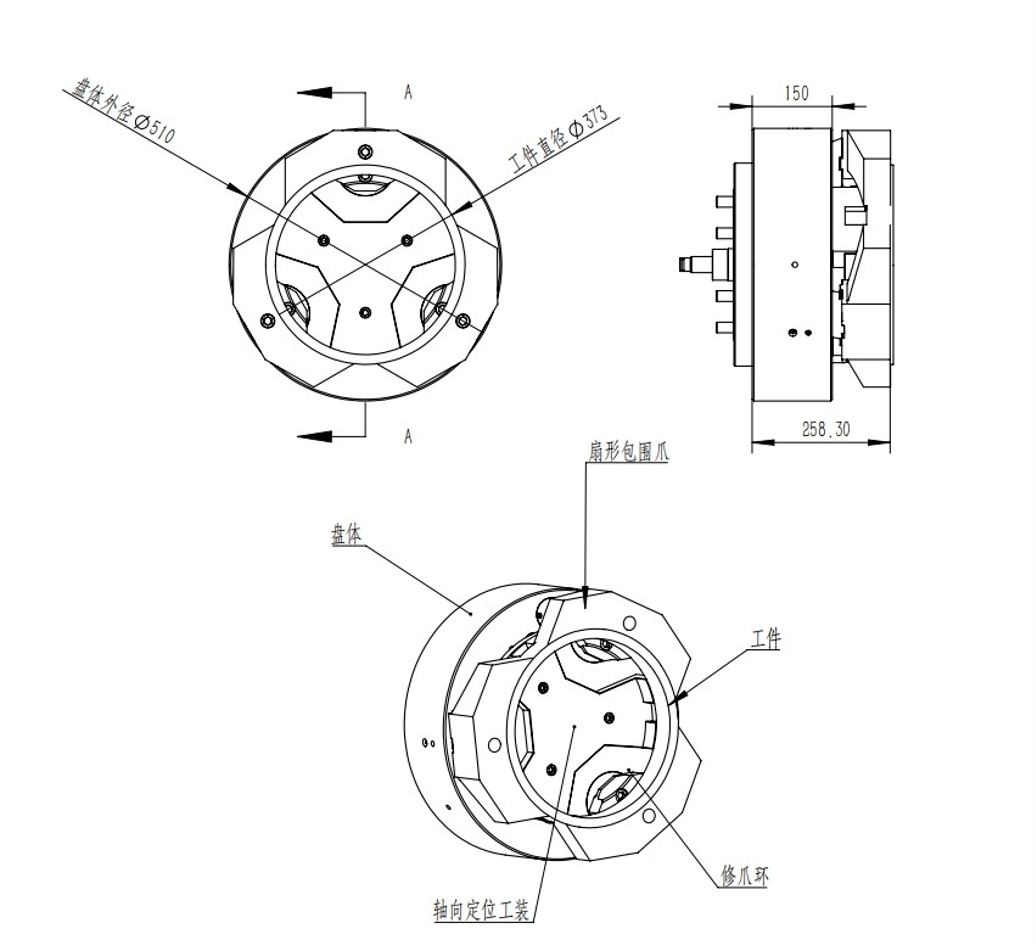

5. 后拉式液压卡盘方案尺寸图

适合哪些工况？哪些情况需要重新评估？

判断项	适合后拉式液压卡盘的情况	需要重新评估的情况
工件类型	薄壁环件、套类件、需要端面定位的回转类工件。	工件刚性过低或夹持面不足，夹紧后容易明显变形。
定位要求	需要让端面贴紧定位基准，减少轴向窜动。	端面基准不稳定，或定位面存在明显毛坯差异。
夹持变形	需要通过扇形卡爪和夹持弧精车分散夹紧力。	夹持位置太短，无法形成足够接触面积。
机床条件	回转油缸、拉杆和主轴接口条件明确。	现场油压、拉杆行程或安装接口不清楚。
转速与安全	工件重量、偏心风险和目标转速可控。	转速高且工件偏心风险大，需要单独核算安全余量。

选型前建议提供哪些资料？

工件图纸；
外径、内径、壁厚；
端面基准和允许夹持位置；
加工内容和切削方向；
允许变形范围或检测要求；
机床型号和主轴接口；
回转油缸 / 拉杆条件；
批量节拍和换型频率。

常见问题解答

后拉式液压卡盘适合薄壁环件吗？

后拉式液压卡盘可以用于部分薄壁环件，但需要结合壁厚、材料、端面基准、夹持面积和切削负载评估。它的价值在于夹紧时帮助端面贴紧定位基准，并通过合适卡爪分散夹紧力。

后拉式液压卡盘为什么能帮助端面定位？

后拉式结构在夹紧工件时带有轴向后拉动作，可使工件端面更靠近定位工装。这样有助于减少轴向窜动，并改善端面定位一致性，但仍需要确认定位面和拉杆条件。

扇形卡爪对薄壁件有什么作用？

扇形卡爪可以增加与工件的接触弧长，帮助分散径向夹紧力，降低局部压痕和局部变形风险。具体效果还取决于卡爪精车质量、夹紧力和工件壁厚。

为什么需要精车卡爪夹持弧？

精车卡爪夹持弧，是为了让卡爪接触面更贴合工件外径，提升接触面积和夹持一致性。若卡爪弧面与工件外径不匹配，可能出现局部受力、跳动或夹痕。

薄壁环件夹持时如何减少变形？

应控制夹紧力、增加有效接触面积、确认端面定位、避免局部硬点受力，并通过试夹检测松开后的回弹情况。必要时可评估后拉式液压卡盘、膜片卡盘、筒夹或专用夹具。

后拉式液压卡盘和普通液压卡盘怎么选？

普通液压卡盘适合多数常规外圆夹持；后拉式液压卡盘更适合需要端面定位、减少轴向窜动或控制薄壁环件变形的场景。最终应结合工件图纸、机床接口和试夹结果判断。

选型前需要提供哪些工件信息？

建议提供工件图纸、外径、内径、壁厚、端面基准、加工内容、允许变形、机床型号、主轴接口、回转油缸 / 拉杆条件和批量节拍。

所有薄壁件都适合后拉式液压卡盘吗？

不是。若工件刚性过低、夹持面不足、端面基准不稳定或现场油压 / 拉杆条件不明确，需要重新评估。部分薄壁件可能更适合膜片卡盘、筒夹卡盘或专用夹具。

以上案例内容及图片为本公司原创内容，未经允许严禁转载。实际夹持方案需结合工件图纸、机床接口、回转油缸 / 拉杆条件和试夹结果确认。
