新制120橡胶夹头卡盘，配套气动快换工具

作者：曲子彧 · 2026年10月3日

120卡盘和气动快换工具做好了

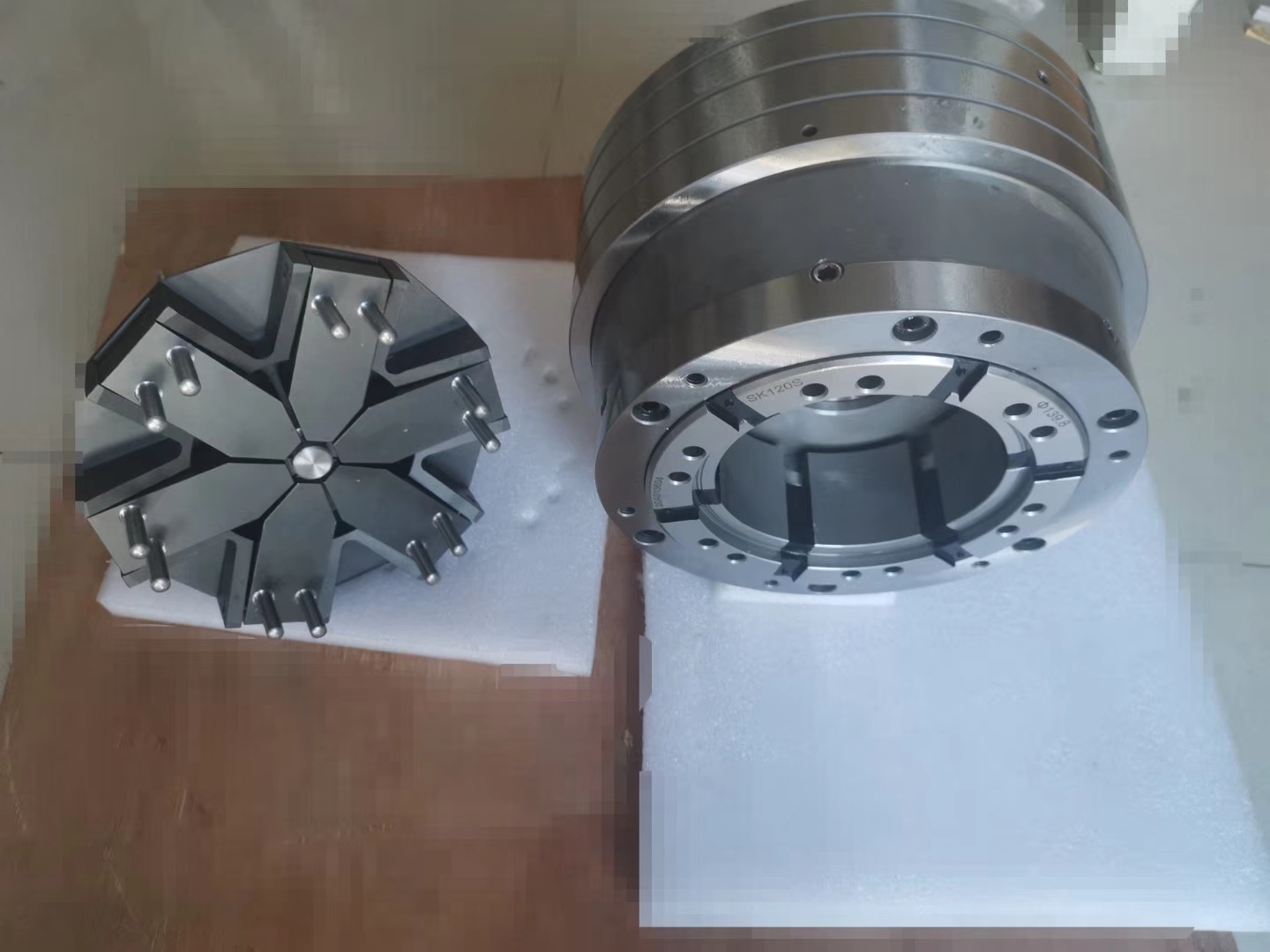

这套120橡胶夹头卡盘刚刚制作完成，配有气动快换工具。照片右边是卡盘和已装好的夹头，左边是快换工具的工作端。换另一种工件规格时，用匹配的工具更换夹头，不必把整台卡盘拆下来。

这套设备可以分成三部分看：卡盘装在机床上，夹头直接接触工件，快换工具负责取出和装入夹头。照片里的连接部位和工具插销，就是更换夹头时需要配合的位置。

真正夹住工件的是硬化钢分瓣。硫化橡胶把它们连接起来，让各瓣一起开合，并填住中间的缝隙。夹头装入配套卡盘后，通过轴向运动和锥面配合收紧。

较长的接触面可以沿夹持段分布夹持作用。选光面还是带槽夹头，要看工件表面、材料、接触长度和切削任务。关注已加工表面时可以看看光面形式，需要不同抓持方式时再对照带槽形式。

这套120配置使用气动辅助换头。工具要与夹头的连接和接合位置匹配，卡盘前方也要留出操作空间。换头保留了卡盘安装位置，适合经常切换工件规格的准备工作。

换头前先停机，清洁连接和夹持部位，再用配套工具换入准备好的夹头。装好后确认就位和轴向定位，再装首件检查。每个夹头的止挡位置和设置记下来，下次换回就更方便。

圆件按直径和公差选，方件和六角件按对应的对边尺寸和孔形选。需要特殊孔径时，可加工夹头配合修孔工具来准备。换头工具负责更换，修孔工具负责加工夹持孔，不要把用途混在一起。

卡盘这边还要看主轴接口、法兰、拉管连接、可用行程和定位。需要棒料穿过时，夹头、卡盘和机床通道都要留够空间。轴套或薄壁件还要结合刚性，安排夹持长度和夹紧力。

下面有这套设备各部分的产品链接。先看卡盘和夹头，再看换头、修孔工具，便于按自己的零件逐项选。

查看外夹、内涨和配套工具。

查看卡盘和机床连接。

选择孔形、光面或带槽夹头。

查看手动和气动换头工具。

给可加工夹头准备内孔。

想配类似的120方案，可以发来工件图纸、夹持尺寸、公差、夹持长度、材料和表面要求。再附机床与拉管接口、贯通送料需求、换型频率，以及气源和卡盘前方操作空间，我们一起看怎么配。
