Aus unserer Fertigung
Neue K53-Pneumatikspannfutter für die Ölrohr-Gewindebearbeitung
Diese Kundenserie unserer K53-Stirn-Pneumatikfutter ist gerade fertig geworden. Die Fotos zeigen die fertige Serie in unserer Werkstatt. Das K53 hält Ölrohre bei der Bearbeitung von Rohrendengewinden. Zu sehen sind die Futter mit drei Backen und zentraler Öffnung.
Ein fertiges K53 auf der Werkbank

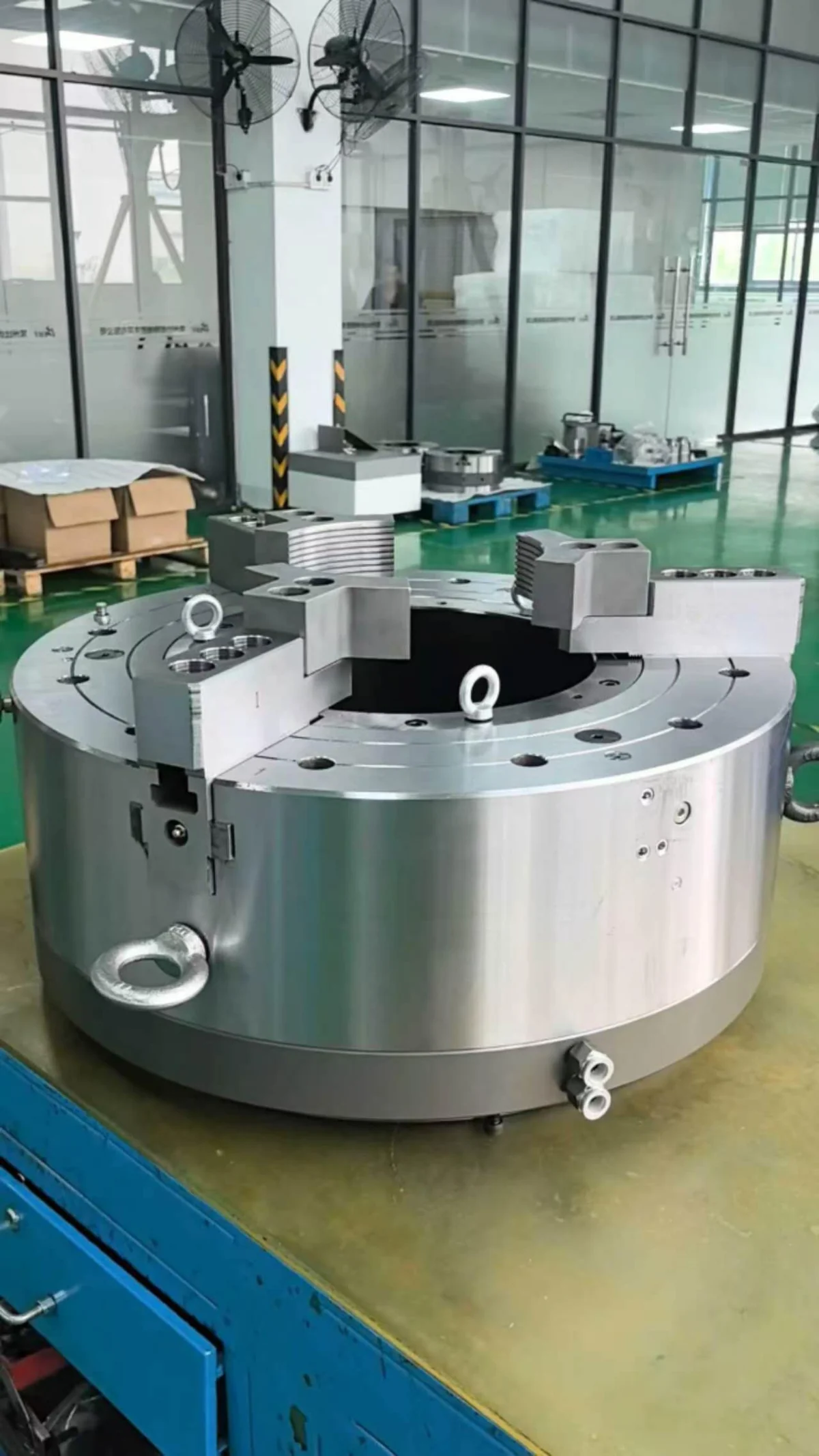

Hier steht ein fertiges K53 auf der Werkbank. Die drei Backen, die zentrale Öffnung und die Luftanschlüsse sind gut sichtbar. So lässt sich erkennen, wo das Rohr sitzt und wie die Druckluft angeschlossen wird.
Das K53 ist ein stirnseitig angeordnetes Pneumatikfutter für Ölrohrgewinde, darunter Casing- und Tubing-Anwendungen. Rohrmaße und Gewindebearbeitung bestimmen die benötigte Größe und Backenanordnung.
Die fertige Kundenserie

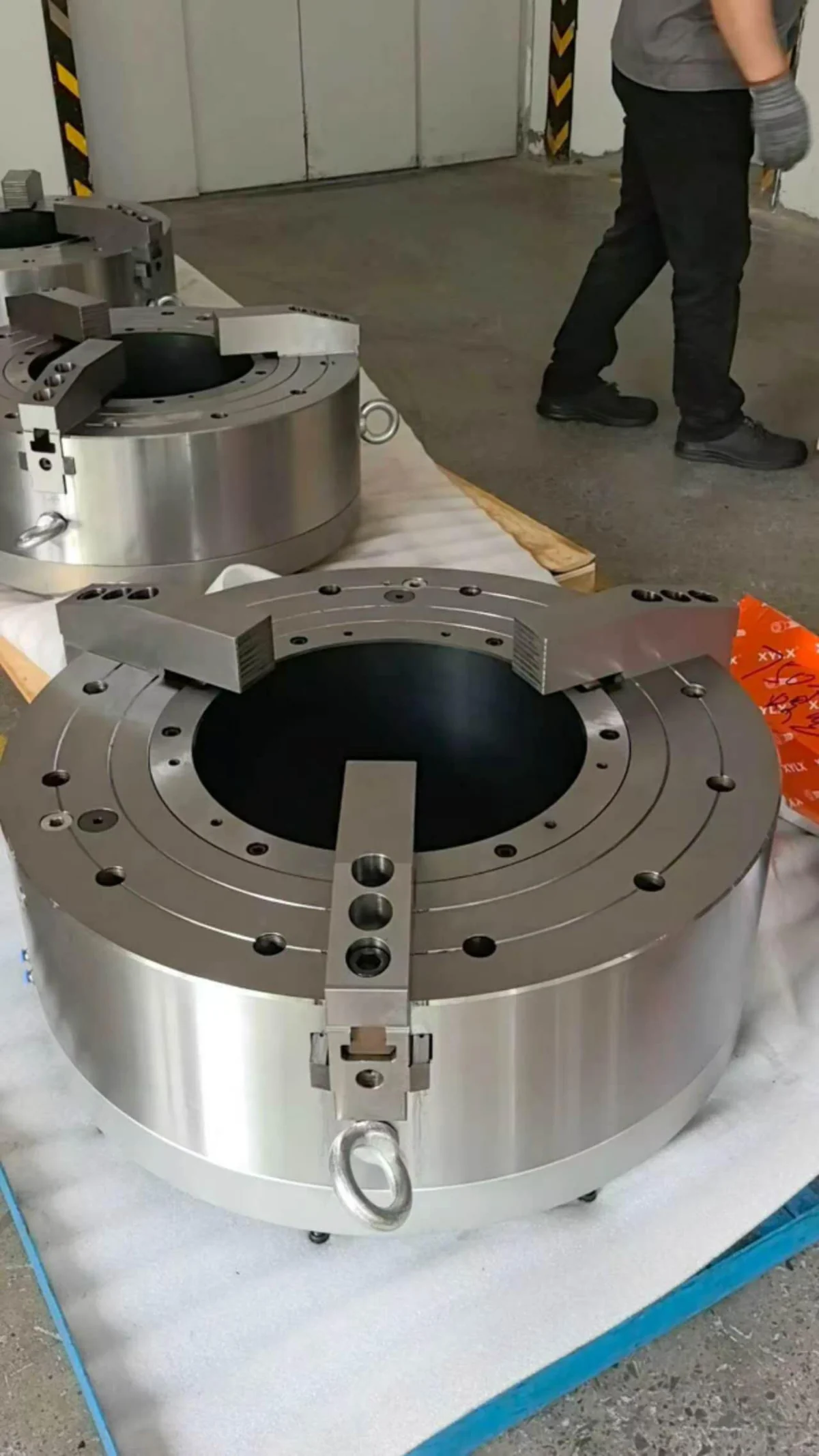

Dieses Foto zeigt mehrere Futter der fertigen Kundenserie. Das vordere liegt auf Schutzmaterial; dahinter stehen weitere fertige Einheiten. Es handelt sich um die tatsächlich für den Kunden gefertigten Futter.
Für einen Rohrgewindeauftrag beginnen wir mit Rohrdurchmesser, Wanddicke und Spannstelle. Danach wird geprüft, wie viel Platz das Gewindewerkzeug am Rohrende braucht. Der Außendurchmesser des Futters allein reicht zur Auswahl nicht aus.
Öffnung und Backen im Detail

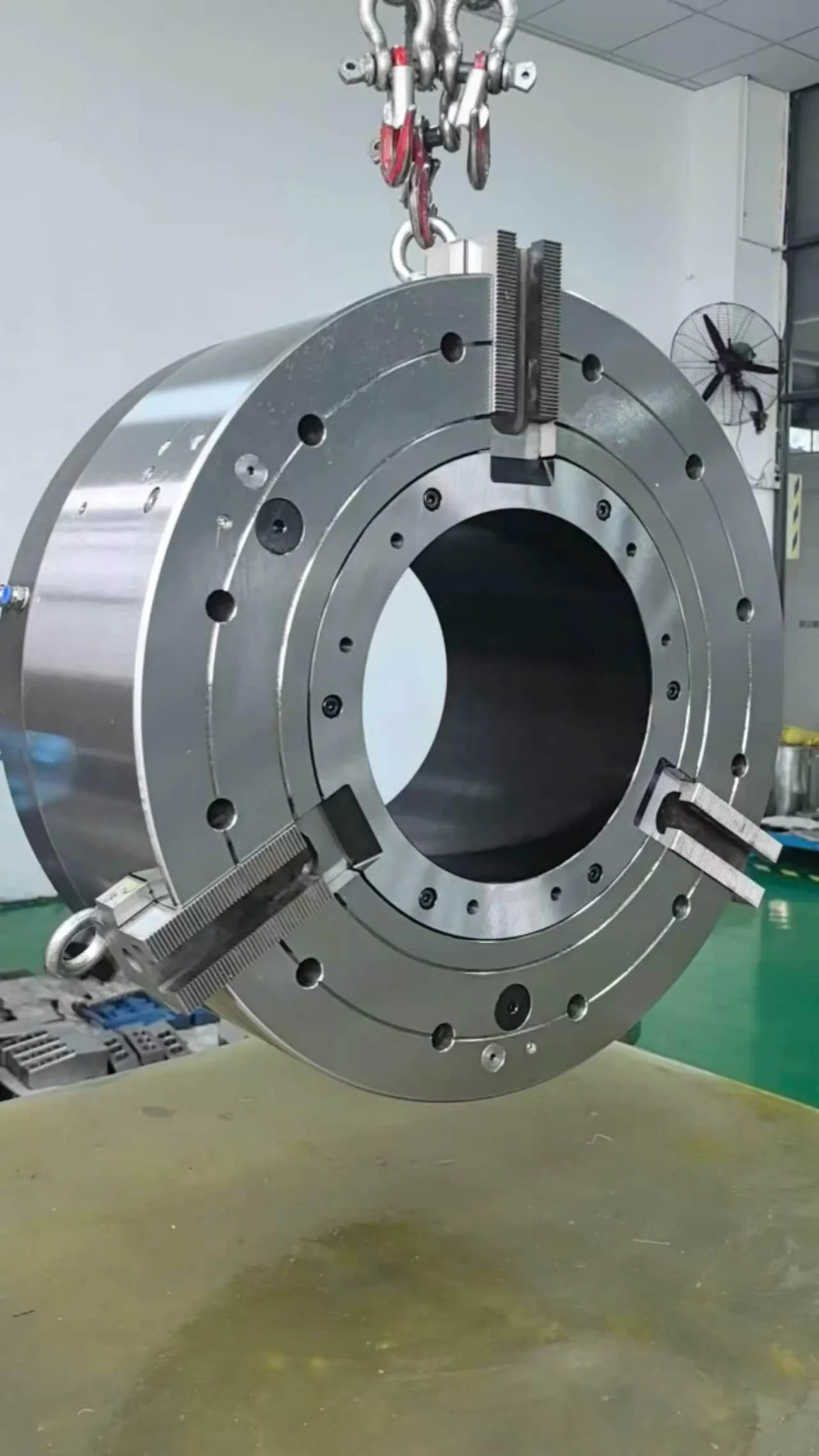

Die aufrechte Ansicht zeigt die zentrale Öffnung und die drei Backen besonders deutlich. Soll das Rohr durch das Futter geführt werden, wird die Öffnung mit dem Rohrmaß verglichen. Auch die Kontaktlänge der Backen am Rohr muss passen.
Beim stirnseitigen pneumatischen Aufbau des K53 müssen Montagemaße und Luftversorgung zur Maschine passen. Für eine bestehende Drehmaschine oder eine neue Rohrgewindemaschine werden die Anschlusszeichnungen vor der Auswahl verglichen.
Daten für einen ähnlichen Auftrag
Für eine ähnliche Ausführung senden Sie uns bitte folgende Rohr- und Maschinendaten:
- Außendurchmesser, Wandstärke, Länge und Werkstoff des Rohres.
- Gewindeart und Bearbeitung am Rohrende.
- Maschinenmodell, Spindeldurchlass und Zeichnung der Aufnahme.
- Benötigter Spannbereich, Einspannlänge und Backenhub.
- Verfügbarer Druckluftdruck und vorgesehene Betriebsdrehzahl.
Auf der K53-Produktseite finden Sie Maßzeichnungen und Modelltabellen. Zusammen mit Rohr- und Maschinenzeichnung lässt sich die benötigte Größe und Verbindung eingrenzen.
Ihr K53-Aufbau
Senden Sie unserem Team Rohrzeichnung und Maschinenanschluss. Damit besprechen wir K53-Größe, Backen und Luftanschluss für Ihre Gewindebearbeitung.
